    除塵器設備及配件介紹
    發布時間: 2019-10-23 | 1318 次瀏覽 | 分享到:

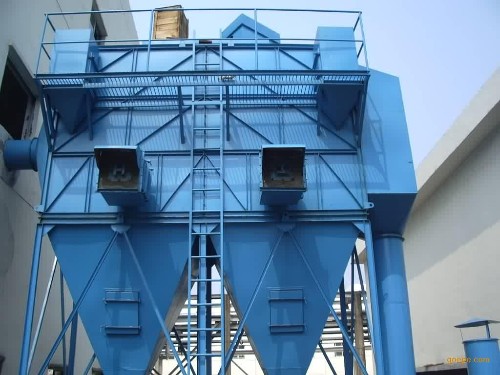

      除塵器可以減少工廠加工制作產生的粉塵,而其內部結構以及備件卻很少有人知道,今天就和大家具體的介紹一下除塵器設備備件。




      一、骨架


      是除塵濾袋的肋骨,它應輕巧,便于安裝和維護,框架的質量直接影響濾袋的過濾狀態和使用壽命。


      二、濾袋


      是決定袋式除塵器除塵效率和工作溫度的關鍵配件,更換濾袋的費用又是袋式除塵器的主要維修費用,因此濾袋工作壽命關系到除塵器的運行狀態和成本,選擇合適的濾料和設計合理的結構就尤為重要了。


      選擇除塵濾袋應根據氣體的溫度、濕度和化學特性;顆料物的大小、重量、外形、有否啄磨性以及含塵濃度、過濾速度、清灰方式、排放濃度和袋式除塵器的工作制度等因素綜合考慮。


      三、卸灰閥


      星型卸灰閥又稱星型卸料器,俗稱卸料器、卸灰閥,由帶有數片葉片的轉子葉輪、殼體、減速機及密封件組成。


      主要安裝于除塵器的灰斗排灰,也可廣泛用于化工、冶金、礦山、機械、電力、糧食等行業的給料卸灰系統的卸料裝置。具有結構簡單、使用方便、易操作、運轉平穩、耗電量低、噪音小、使用壽命長等優點。


      四、除塵濾筒


      除塵濾筒是由一定長度挺括的濾料折疊成褶,首尾粘合而成的星形過濾筒。濾筒無籠骨,安裝簡便。濾筒的品種較多,有細而長與粗而短之分;


      五、濾筒(濾袋)專用文氏管


      濾筒專用文氏管是文丘里管的簡稱,文丘里效應的原理則是當風吹過阻擋物時,在阻擋物的背風面上方端口附近氣壓相對較低,從而產生吸附作用并導致空氣的流動。


      文氏管的原理其實很簡單,它就是把氣流由粗變細,以加快氣體流速,使氣體在文氏管出口的后側形成一個“真空”區。它能用氣流實現粉料的輸送。作用就很多了,主要是利用它的射吸效應,比如吸塵器、粉末輸送、冷卻器、流量計、干燥器等等?;ば袠I的射吸泵也是這個原理,所以材質主要看應用場所了,有鐵的、鋁合金的、塑料尼龍的各式各樣了。


      六、脈沖控制器


      脈沖控制器是脈沖袋式除塵器進行脈沖噴吹清灰的電子控制器。脈沖控制器性能特點:控制儀輸出一個電信號持續時間稱脈沖寬度??刂苾x輸出二個電信號之間的間隔時間稱脈沖間隔??刂苾x可以根據清灰要求,調整脈沖寬度和脈沖間隔,對除塵器進行循序巡回定時清灰及定點噴吹。


      控制儀由集成電路、LED顯示器、VMOS管等組成,集成度較高,工作穩定可靠,外殼采用儀表機殼,更適合安裝在儀表箱和控制柜上,用戶可按需求在1路至48路任意選擇輸出,亦可跟據用戶實際需要設計提供特殊要求控制儀。


      七、氣包容量的確定


      最近做個布袋除塵器設計,布袋矩陣排列12X12,布袋長度7.8m,直徑155mm。


      看每個閥需要多少升的壓縮氣體,每次噴吹多少個閥N個閥 * 壓縮氣體/個=立方米,考慮到脈沖間隔及脈沖寬度,(N個閥*壓縮氣體/個=立方米)/(噴吹間隔+噴吹寬度)=立方米/秒  ,折合成立方米/時,立方米/秒*3600=你所需要的氣體量,考慮到安全系數,乘以1。2-1。4的安全系數即可。


      我會建議144條濾袋改用16X9布置。每個3“淹沒閥噴吹16條155X7800濾袋,需要噴吹壓力大概4公斤。每閥次噴吹量約600升。當噴吹后瞬間,氣包的壓力不宜下降超過30%(低于2.8公斤)。這樣氣包內的剩余壓力能夠保證脈沖閥的快速關閉。這系統需要氣包容量=400升左右。


      如果需要同時噴吹2個閥,建議在2個不同的氣包,不同的氣室進行噴吹,這樣就不會產生補氣不足和瞬間排放太高的現象。


      氣包的工作最小容量為單個脈沖閥噴吹一次后,氣包內的工作壓力下降到原工作壓力的70%。在進行氣包容量的設計時,應按最小容量進行設計,確定氣包的最小體積,然后在此基礎上,對氣包的體積進行擴容。氣包體積越大,氣包內的工作氣壓就越穩定。我們也可以先設計氣包的規格,然后用最小工作容量進行校正,設計容量要大于(最好遠遠大于)最小工作容量,一般來說,氣包工作容量為最小容量的2~3倍為好。


      氣包結構強度的設計——參考《鋼制壓力容器》/ GB 150.1~150.4-2011進行。


      要注意同一氣包最好不要同時開啟多個脈沖閥,以防補氣不足,氣包內壓力損失過大。設定合理的脈沖噴吹順序,每次噴吹最好是先開啟每個氣包上的1個閥,噴吹周期大概是0.1~0.2s, 一般都是0.15s為宜,每次噴吹氣包壓力降不要超過30%,還要保證噴吹間隔內,管路的壓縮空氣能夠補足前一次噴吹時耗掉的壓縮空氣,設置合理的噴吹間隔和噴吹次序。


      縮空氣的量(Q)(NL/min)可以按照以下公式計算:


      Q=(Q1×AV/tp) ×60


      式中:   tp——脈沖的時間間隔


      Q1——每個脈沖和閥門的空氣消耗量


      AV ——每次噴吹多少個閥


      氣包的大小由你所用的脈沖閥及單次噴吹時間決定, 上面一個哥們也說了 噴吹完后,氣包壓降不超過30%。


      一般這種行噴選3寸脈沖閥 ,噴吹時間一般0.2MS,噴吹壓力3公斤,查表(上面有下載) 可得出365NL  我們依據400NL,400/0.3=1200,換算成3公斤壓力下,那么就是 400 L那么你的氣包至少也要 0.4m3。


      氣包一般用方管或 無縫鋼管做,你看你單室有多寬, 這樣你的氣包截面積就出來了。


      風機配套件基本知識


      風機機組的配套件一般包括以下組件:


      驅動機(包括異步電動機、同步電動機等);


      傳動裝置(包括軸承座、滾動軸承、滑動軸承、聯軸器、皮帶輪、三角皮帶以及罩殼等);


      風量調節裝置(包括進出口閥門和電動執行器、氣動執行器、電液執行器);


      調速裝置(包括液力偶合器、減速機、變頻器);


      潤滑裝置;密封裝置;冷卻裝置;過濾消音裝置;進出口軟連接;風機啟動方式和在線檢測裝置。


      通過對設備備件的介紹,可以很清楚的了解到相關方面的知識,還是漲姿勢了。
